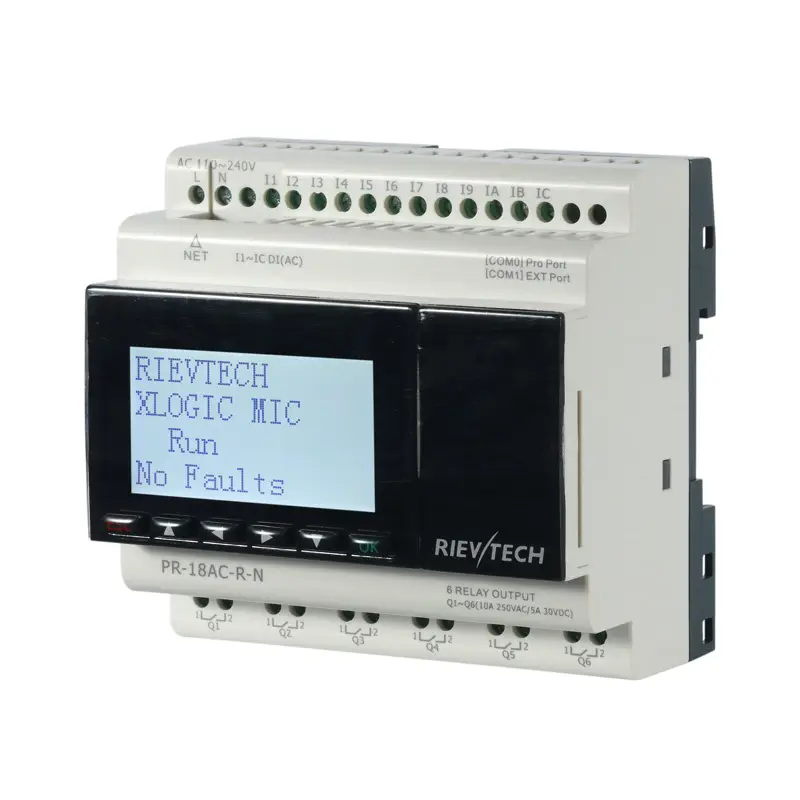

PR-18AC-R-N

PR-18AC-R-N

Rievtech PLC — це надійні та прості у використанні ПЛК з широким асортиментом модулів. Це універсальний продукт високої якості! Виробник надає відмінну технічну підтримку та допомогу!
На додачу до стандартних інтерфейсів контролери Rievtech включають низку додаткових функцій, таких як високошвидкісні входи/виходи, PWM (імпульсні виходи з ШІМ), PID-керування, LCD та клавіатуру, підтримка протоколу Modbus (в режимах Мастера і Слейва) та інші.
Програмування Rievtech PLC виконується за допомогою безкоштовного програмного забезпечення xLogic та xLadder.

1,00 ₴

- Ціна за запитом
SKU: TD-0000018-1 Category: Tags: , , ,

Малий розмір, великий функціонал :

  • 8 входів (цифрових)
  • 4 релейних виходи
  • Релейний вихід 10A (макс.)
  • LCD дисплей
  • Стан вводу/виводу, повідомлення, що налаштовуються користувачем (до 64) з динамічними даними, моніторинг та керування програмою FBD.
  • Запис на сторінці тривоги та відображення точного часу виникнення тривоги.
  • Параметри можна змінювати в тривожному повідомленні.
  • Клавіатура
  • Завдяки програмованим клавішам можна зменшити кількість використовуваних кнопок.
  • Зміна параметрів через панель клавіатури без завантаження нової програми.
  • Порт RS485
  • Вбудований порт RS485 з гальванічною розв’язкою для підключення ПЛК до мереж Modbus.
  • Може працювати як головний, так і ведений пристрій.
  • Порт Ethernet
  • Вбудований порт Ethernet дозволяє завантажувати/вивантажувати програми до ПЛК, налаштовувати його, користуватися вбудованим веб-сервером, підключатися до інших пристроїв тощо.
  • ПЛК може працювати одночасно як TCP-сервер і TCP-клієнт, а також як UDP-сервер або UDP-клієнт.
  • Порт розширення (до 16 модулів)
  • Широкий вибір модулів розширення, таких як цифрові вводи/виводи, аналогові вводи/виводи та модулі зв’язку, доступний для створення потрібного вам застосунку.
  • Слот для карти Micro SD для реєстрації даних
  • Реєстрація даних – це процес збору в режимі реального часу визначених параметрів процесу, таких як умови, значення, а також час, коли ця інформація збирається або записується.
  • Підтримка протоколу MQTT
  • Протокол обміну повідомленнями Pub/Sub зазвичай використовується для підключення обладнання до хмари. Більше немає потреби в проміжних шлюзових пристроях.

Специфікація

Вхідні сигнали I1–IC: 8DI (AC)
Вихідні сигнали Q1–Q4: релейні, 10A 250VAC / 5A 30VDC
Електроживлення 110 – 240 VAC
Маса ~350г
Розміри Без пакування: 95мм*90мм*61мм

В пакуванні: 107мм*96мм*73мм
Розширення до 16 додаткових модулів
Функціональні характеристики
Розмір програми, кількість функціональних блоків (FBD) 512 функціональних блоків
Обсяг пам’яті для програми (FBD) 32K
LCD дисплей 4 строки по 16 символів, налаштування підсвітки
Спосіб програмування Функціональні блоки
Пам’ять програми Flash EEPROM
Data Logging 4G TF Cord
Енергонезалежна пам’ять Програма користувача та налаштування в контролері: 10 років

Програма користувача та налаштування в зовнішньому модулі пам’яті: 10 років

Регістри користувацької програми: 10 років
Час циклу типово від 0.6 до 8.0 мс
Оновлення вхідних даних Обробка вхідних даних: + 1-2 часу циклу
Тривалість підтримки годинника у вимкненому стані 20 днів при 25°C
Clock Drift typ.   ± 2 c/день
Точність таймерів Таймер секунд (s): +10 мс

Таймер хвилин (m):  +1 с

Таймер годин (h): +1 хв
Час включення після подачі електроживлення ~ 4с
Мови програмування
FBD & Ladder
Номінальна напруга 110 ~ 240 V AC
Діапазон напруг 85 ~ 265 V AC
Частота електроживлення 47 ~ 63 Hz
Потужність електроживлення 49 mA (85 V AC) ;

37 mA (265 V AC)
Isolation voltage 1780V ac
Inputs
Input voltage 110 ~ 240 V ac
Input current 0.08 mA ;  85 Vac

0.25mA ;  265 V ac;
 Resolution Ratio

(Analog Input)

 None
Accuracy at 25 °C

(Analog Input)

 None
Logic 1 voltage threshold >79 VAC; >0.06mA
Logic 0 voltage threshold < 40 VAC
Input Response Time Delay time at 0 to 1：

120V AC ：Typ. 50 ms

240V AC：Typ. 30 ms

Delay time at 1 to 0：

120V AC ：Typ. 90 ms

240V AC：Typ.100 ms
Maximum counting frequency Typ.：4 HZ
Sensor type Contact or 3-wire PNP
Input type Resistive
Outputs
Rated voltage AC 250 V / DC 30 V
Rated current AC 250 V: 10 A

DC 30 V ; 5A
Electrical durability Expectancy 105 Operations at Rated Resistive Load
Mechanical life 107 Operations at No Load condition
Response time Operate Time : 15 mSec. Max.

Release Time : 10 mSec. Max.
Frequency (Hz) resistive load :  2 Hz

inductive load :  0.5 Hz
Communication ports parameters:
COM0_TTL port COM0 : optional RS232/RS485 (via accessories :RS232 CABLE/PRO-RS485)

Band Rate：4800；9600；19200；38400；57600；115200

Communication Protocol：MODBUS RTU；MODBUS ASCII
Ext RS485 COM1: optional RS485 (Via PR-RS485 expansion module)

Band Rate：4800；9600；19200

Communication Protocol：MODBUS RTU；MODBUS ASCII
Built-in RS485 COM2: Built-in RS485

Band Rate：4800；9600；19200；38400；57600；115200

Communication Protocol：MODBUS RTU；MODBUS ASCII
Ethernet port: Built-In(10M/100M),

1.Can be used as program or communication

2.Can be used as modbus master or slave

Communication Protocol：MODBUS TCP RTU ；MODBUS RTU
Monitoring webserver page Yes
Xlogic 1 xlogic works as tcp server can connect with 8 tcp client  xlogics or other tcp devices.
Xlogic 1 xlogic works as TCP clients can connect with 8 different tcp servers separately in maximum
